破碎機:無堵塞破碎機；鏈式破碎機

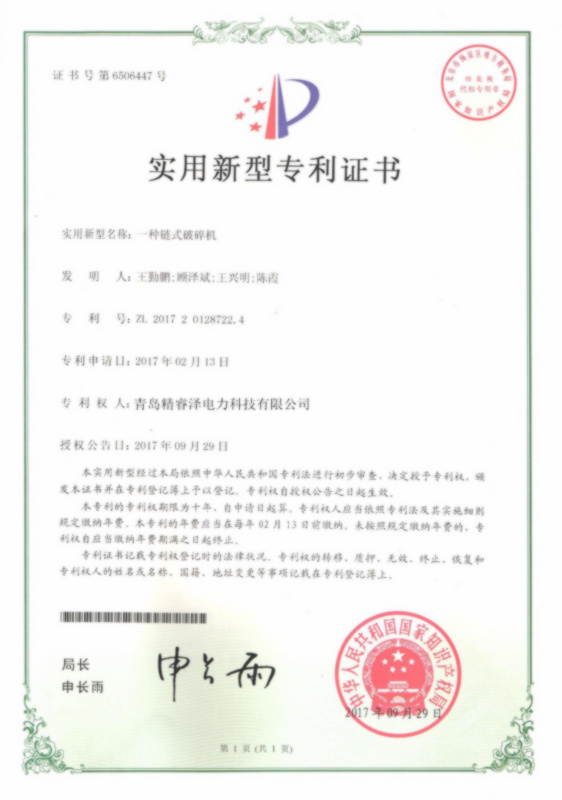

實用新型專利產品（專利號：ZL 2017 2 0128722.4） 鏈式破碎機 煤的采制樣設備主要包括兩大部分：煤的采樣和煤的制樣。在煤的制樣設備中，破碎機是非常關鍵的設備，它直接決定了煤樣的粒度、水分損失以及整個采制樣系統的投運率。從目前的情況來看，由于國內煤種復雜多樣，常用的破碎機（臥式帶篦條篩網）會出現各種問題，如堵煤、破碎粒度達不到要求、水分損失超標、冒粉污染等等，特別是破碎機堵煤現象已成為采制樣設備的共性問題，嚴重影響設備的投運率，浪費人力物力，儼然已成為困擾用戶的“頑癥”。 我公司從事煤炭采制樣設備近二十年，具有豐富的理論和實踐經驗。針對設備的“頑癥”問題，設計研發了本實用新型專利產品，目的是提供一種能夠滿足煤炭采制樣破碎粒度要求、避免堵塞、提高破碎效率以及安裝檢修維護方便的鏈式破碎機，為用戶解決實際問題。此鏈式破碎機在煤炭采制樣行業內較為先進，是目前國內較好的制樣破碎設備。 結構特點： ● 鏈式破碎機為立式結構，無篦條設計。由底座、機殼、轉子軸、破碎鏈裝置、進出料口，驅動裝置等組成。 ● 轉子軸上設有三組隔板，隔板與破碎軸可拆卸配合，隔板上均布4-8個安裝孔。 ● 破碎鏈均布安裝在隔板上，通過螺栓與隔板固定連接，每組隔板上鏈條的數量可設置為4或8條。 ● 最外端鏈股焊有耐磨材料，形成“鏈錘”，有效增強破碎能力并延長使用壽命。 ● 機殼的上蓋板設置有兩個進料口，兩個進料口沿上蓋板中心對稱布置。 ● 在轉子底層隔板的下面設置自清掃裝置，能有效避免混樣問題。 ● 機殼由兩層組成，內層為耐磨襯板，機殼上設置兩個觀察門，可方便的打開檢修。 工作原理： 電機啟動，主動帶輪通過三角皮帶帶動轉子轉動。物料靠自重均勻進入破碎室內，在自由下落的過程中，被高速旋轉的鏈條反復敲擊，從而達到破碎的目的，被破碎的物料由破碎室底部直接排出，通過出管落入下級設備。當進入鐵塊或矸石等高硬度難以破碎的物料時，由于高速旋轉的鏈條具有一定的柔性，則可使得硬度極大的物料直接排出破碎室外，避免因應力集中現象對設備造成破壞。由于隔板與襯板內壁的空間最大化，物料的通過性更好，大大降低了堵塞的機會。破碎粒度和出力大小可通過每層鏈條的數量及鏈條的層數加以調節。 技術參數：
技術參數：
規格型號
LSP500
LSP600
綜合出力
5t/h
6t/h
電機功率
7.5 Kw
11 Kw
電機轉速
960 rpm
傳動方式
三角帶傳動
適應粒度
≤100mm
出料粒度
6/13mm
適應水分
≤25%
水分損失
1.0%
破碎鏈材質
20Mn
鏈錘材質
65Mn
